6. Усиление оснований и фундаментов

6.1. Уплотнение грунтов вблизи фундаментов и заглубленных сооружений [1, 18]

Для повышения прочности оснований за счет уплотнения грунтов используются механические способы, устройство грунтовых свай, включение в основание жестких элементов.

Способ устройства грунтовых свай основан на погружении штампов, которые образуют скважины с вытеснением грунта радиально в стороны. В результате этого грунт вокруг скважины уплотняется. Погружение штампа выполняется проколом, забивкой, вибрированием. В отформованную скважину засыпают местный грунт или песок, песчано-гравийную смесь, щебень и снова ее отформовывают. Операции повторяют до тех пор, пока усредненная плотность грунтового массива не станет равной требуемой. Наибольший эффект уплотнения достигается при шахматном расположении скважин. Расстояние между осями скважин зависит от диаметра уплотняющего органа и требуемого коэффициента уплотнения.

Недостатком такого способа является наличие при забивке элементов колебаний, могущих вызвать недопустимые осадки зданий.

Глубинное уплотнение оснований существующих зданий технологии винтового продавливания скважин. Технология позволяет различным сочетанием приемов проводить глубинное уплотнение или закрепление основания. При глубинном уплотнении скважины засыпаются сыпучими материалами, а при закреплении - твердеющими материалами. Суть уплотнения в этом случае заключается в следующем. Вначале спиралевидным снарядом проходят скважину, заполняют ее грунтом и уплотняют грунт. В тех случаях, когда однократное заполнение скважины грунтом недостаточно, глубинное уплотнение можно осуществить путем многократного заполнения скважин и прохода снаряда, достигая необходимой несущей способности основания под заданные нагрузки, что особенно важно в условиях реконструкции. При промежуточных заполнениях скважин грунт засыпают без уплотнения. Уплотняют грунт только при последнем заполнении.

При бурении скважин спиралевидными снарядами повышается устойчивость стенок скважин, что позволяет в некоторых случаях сократить затраты труда и материалов на выполнение работ по глубинному уплотнению оснований реконструируемых зданий.

Глубинное упрочнение оснований с использованием вяжущих материалов (закрепление грунтов) выполняется по следующей технологии. Вначале в грунте спиралевидным снарядом проходят первичную скважину диаметром, меньшим заданного, а затем скважину заполняют закрепляющим материалом. После этого по оси первичной скважины снарядом большего диаметра проходят скважину проектного диаметра, вдавливая закрепляющий материал в грунт. Под напором погружаемого снаряда закрепляющий материал проникает в грунт через стенки скважины и ее дно. При этом закрепляющий материал частично перемешивается с грунтом, что способствует образованию вокруг скважины оболочки повышенной прочности (рис. 6.1).

В качестве твердеющей смеси может быть использована любая композиция, отверждающаяся с грунтом, например, химические реагенты, применяемые для химического закрепления грунтов (фенолформальдегидная, карбамидная и другие смолы, жидкое стекло), а также цементно-песчаные и цементные растворы. Для предотвращения выдавливания закрепляющего материала из скважины на поверхность первичную скважину заполняют закрепляющим материалом на 1…1,5 м ниже ее устья, а диаметр первичной скважины должен быть менее 0,8 диаметра проектной скважины. В зависимости от характера грунтовых напластований закрепление можно выполнять выборочно на отдельных участках, причем толщина закрепляемых слоев по длине скважины может быть различной.

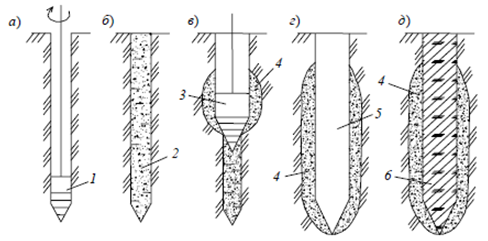

Рис. 6.1 Схема устройства скважины с использованием вяжущего материала: а-д - последовательность устройства скважины: 1 - снаряд малого диаметра; 2 - вяжущий материал; 3 - снаряд большого диаметра; 4 - слой закрепленного грунта; 5 - скважина проектного диаметра; 6 - материал заполнения скважины

По окончании упрочнения грунта скважины заполняют грунтом или другим материалом с уплотнением.

Расстояние между скважинами определяют исходя из условий обеспечения совместной работы грунта в массиве, а также необходимой несущей способности укрепляемого основания.

Для уплотнения слабых водонасыщенных грунтов, в том числе и обводненных лессовых, можно использовать грунтоизвестковые сваи. В процессе гашения известь в скважине увеличивается в троекратном объеме. Развивающееся при этом давление существенно укрепит стенки скважины.

Глубинное уплотнение может быть выполнено в виде вертикальных или наклонных скважин; может быть также принято и комбинированное расположение скважин.

Выбор способа глубинного уплотнения основания зависит от конкретных условий реконструируемого объекта, диаметра скважин, материала, используемого для упрочнения, и др. Например, для уплотнения оснований существующих зданий в основном устраивают наклонные скважины (рис. 6.2).

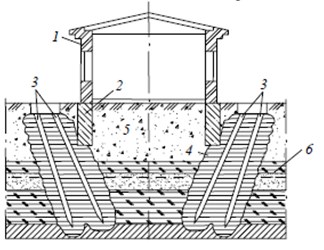

Рис. 6.2 Вариант упрочнения основания песчаными сваями: 1 - здание; 2 - фундамент; 3 - песчаные сваи; 4 - зона упрочнения; 5 - насыпной грунт; 6 - торф
